ST-400F 实用无铅双波峰焊

● 圆弧型外观,环保型设计,人性化结构分布.

● 计算机与PLC控制器构成一个完善且稳定的控制系统。

● 强大的软件功能,对PCB板在线测温,并随时打印和保存温度曲线;简单易学的控制软件,几分钟内可以学会操作。

● 特制铝合金导轨,高硬度高强度,高温高负载时无变形,铝材内带耐磨铜条,保证钛爪在磨擦过程中不损伤

● 步进电机带动喷雾构在直线导轨上移动,速度精确,噪音小,适用于频繁动作,工作寿命长。

● 喷嘴采用日本进口产品,制造精度高,超级雾化效果。

● 二段热风预热,独立PID温控,加温稳定、均匀,适合批量过板;

● 锡炉采用外热式加热方式,温度控制采用PID方式,模拟量自动调节电压相角,控温精度达到±2℃。

● 锡炉双波均采用无级调速,独立控制波峰高度;两波峰近距离设计;

● 锡炉手动进出,手动升降。

● 锡炉内胆,喷嘴及所有锡炉内的螺丝均采用钛合金制作,有效预防无铅焊料的腐蚀。

● 自动洗爪装置,优质微型水泵;

● 强力风机冷却系统。

ST-400F无铅波峰焊技术参数

过板宽度

30-400MM

锡炉容量

390kg

正常功率/总功率

3-9KW/20KW

机器尺寸

3440(L)*1370(W)*1650(H)

净重

700KG

控制系统

计算机+PLC控制

运输马达

3Ph 380V , 60W

运输速度

200MM-1800MM/Min

助焊剂容量

6.5 升

酒精容量

4.5升

PCB运输方向

从左到右

喷雾方式

步进电机与直线导轨带动喷头

喷头种类

正品日本产St-6

预热区

2个独立下热风预热

预热功率

4kw/温区

锡炉材料

全Ti

锡炉发热体

铸铁发热板

锡炉发热功率

1.2KW*10PCS

波峰数量

双波峰

波峰种类

一次波峰为紊流波,二次波峰为镜面波

化锡时间

80分钟

锡炉升降

手动

锡炉进出

手动

洗爪泵

1PH 220V  10W

链爪形式

双钩爪

链爪材料

Ti

焊接角度

3-7°

气源

3-5BAR

电源

3PH 380V 50HZ

机器用料品牌

序号

名称

品牌

品牌属地

1

空气开关

日本

2

接触器

施耐德

德国

接触器

正泰

3

固态继电器

科特

韩国

4

中间继电器

欧姆龙

日本

5

急停

施耐德

德国

急停

正泰

6

感应开关

欧姆龙

日本

7

"U"形光眼

欧姆龙

日本

8

两档开关

施耐德

德国

两档开关

正泰

9

UPS

易思特

10

变频器

台达

台湾

11

热电偶

正友

台湾

12

开关电源

新星

香港

13

预热发热

正友

台湾

14

锡炉发热

正友

台湾

15

钛爪

立新

台湾

16

运风马达

三越(CE认证)

台湾

17

运输马达

欧泰

台湾

18

锡炉马达

B&M

意大利

19

喷雾喷嘴

ST-6 露明那

日本

20

步进电机

兴丰源

中国

21

直线导轨

NSK

日本

22

PLC

科威

中国

23

机架材料

冷板表面喷粉处理

中国

24

喷雾箱材料

不锈钢板

中国

25

预热内材料

不锈钢板

中国

26

锡炉内胆,喷口及固定螺丝材料

中国

由于产品更新,以上配置如有更改,恕不另行通知

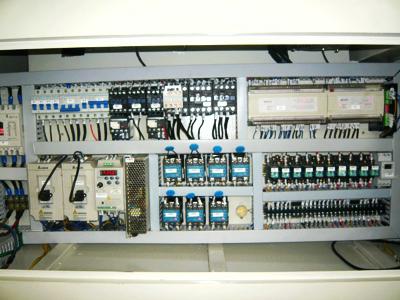

品牌控制电器,确保机器稳定

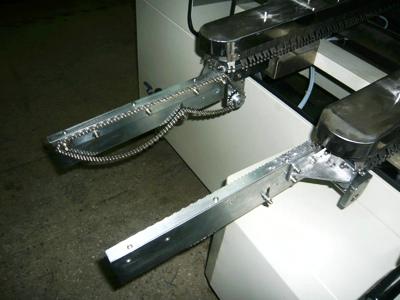

同步入板装置,与插件线直接联机

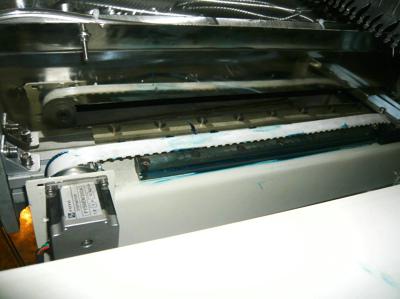

步进电机与直线导轨控制喷雾

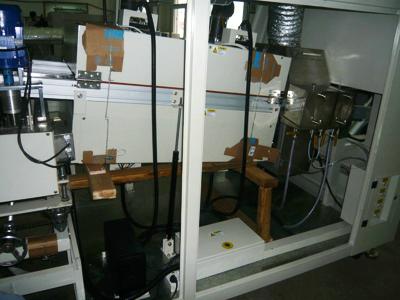

二段热风预热,可选带上热风预热 (出口机出货前的固定包装)

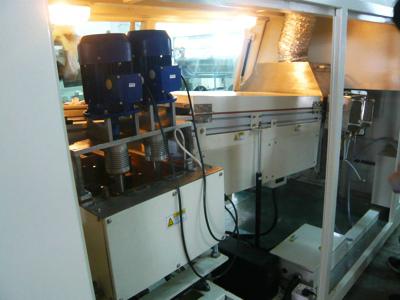

意大利高温锡炉马达,运行稳定

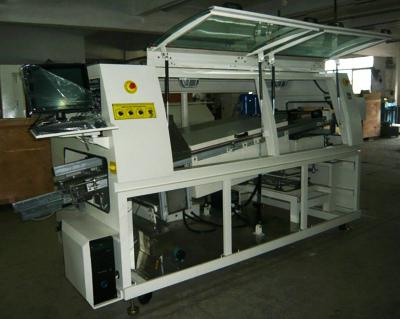

整机图

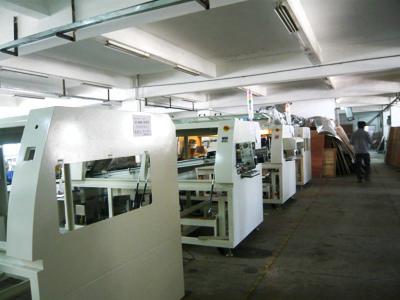

装配中
